一、智能旋進旋渦流量計產品概述
智能旋進旋渦流量計采用最新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。當沿著軸向流動的流體進入流量傳感器入口時，旋渦發生體強迫流體進行旋轉運動，于是在旋渦發生體中心產生旋渦流，旋渦流在文丘利管中旋進，到達收縮段突然節流使旋渦流加速，當旋渦流進入擴散段，因回流作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，并為線性。兩個壓電傳感器檢測的微弱電荷信號經前置放大器差動放大，濾波，整形后變成兩路頻率與流速成正比的脈沖信號，同時處理電路對兩路的脈沖信號進行相位比較和判別，剔除干擾信號,而對正常的流量信號進行計數處理。將正常的流量信號送到修正儀中的CPU進行計數處理，得到工況體積流量，并根據體積修正模型轉換為瞬時流量并進行累積得到標準體積總量。

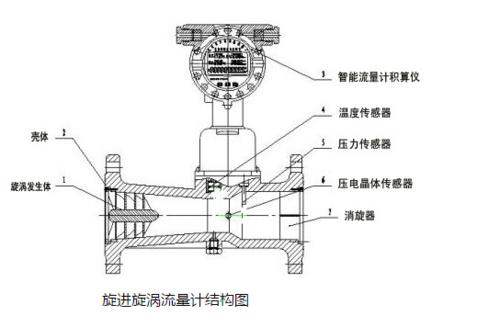

二、智能旋進旋渦流量計的組成
由傳感器和轉換顯示儀組成。
1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。
●旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。
●檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。
●整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。
●殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。
2、轉換顯示儀
由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。
三、智能旋進旋渦流量計特點
●采用獨特的雙傳感器技術和電路處理技術，有效地解決了壓力波動和機械振動對流量信號的干擾，計量準確可靠。
●數字壓力傳感器內置-15℃～+65℃的溫度補償表格，溫漂小，精度高。
●修正儀對天然氣壓縮因子的修正模型中，具有AGA NX-19與采用SGERG-88方程兩種方法可選。
●集溫度、壓力、流量傳感器和體積修正儀于一體，可對被測氣體溫度、壓力和壓縮因子自動跟蹤修正，直接計量氣體的標準體積流量和總量。
●采用數字溫度和壓力傳感器，并以I2C接口與表頭進行數據通信，測量精度與表頭無關，相同規格直接互換，維護、檢定、使用方便。
●采用微功耗高新技術，憑內外電源均可工作，內電池可連續使用五年以上。
●無機械轉動部件，高可靠，穩定性好，維修量少，對介質適應性好。
●大屏幕LCD顯示標準體積流量、標準體積總量、溫度、壓力和電池容量，顯示清晰直觀， 讀數方便。
●功能強大，三種脈沖信號輸出、三種歷史數據記錄方式、兩種標準電流信號輸出方式可選。
●可通過RS485接口與數據采集器配套實現GPRS無線數據傳輸，安全可靠，可方便實現自動化管理。RS485通信協議符合MODBUS協議。
●表頭可180°隨意旋轉，安裝方便。
●壓力、溫度傳感器采用外置結構并采用四通閥門和保護套設計，便于對壓力傳感器和溫度傳感器進行在線拆卸更換和檢定。
