彩屏無紙記錄儀
產品概述
/??product introductionAL-R7000系列超薄彩屏無紙記錄儀1-16路萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、開關量、脈沖等）?？蓭?路繼電器報警輸出，6路饋電輸出，4個變送輸出，RS232/485通訊接口可選擇，藍牙功能，GPRS功能以太網接口，微型打印機接口和USB接口；饋電輸出可以給傳感器供電；R7000系列彩屏無紙記錄儀集顯示、處理、記錄、報警等多功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
產品簡介
/??product introduction產品特點
/??product characteristic
●畫面信息豐富，可同時顯示數據、曲線、棒圖等；
●最多16路萬能輸入，可接收熱電偶、熱電阻、電流和電壓等多種輸入信號；
●最多4路模擬量變送輸出通道，有(0~10)mA、(4~20)mA 和(0~20)mA 等3 種輸出信號供選擇；
●最多12路報警輸出，常閉常開觸點可選；
●最多3路24V 配電輸出；
●大容量FLASH 歷史數據存儲；
●支持RS-232 或隔離的RS-485 兩種通訊；
●可根據需要選擇中/英文操作界面；
●CF卡轉存歷史數據和報表；
●剪貼板的拷貝和粘貼功能方便用戶的參數設置；
●直觀的上位機管理系統實現真正的遠程監控；
●允許手動關屏，4 階亮度調節。
技術參數
/??technical parameters
1、顯示
●屏幕：7英寸真彩TFT LCD
●精度：實時顯示：±0.2% F.S.；追憶精度：±0.2% F.S.
2、處理器
●采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
3、存儲模塊
●采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
4、輸入功能
●輸入規格：全隔離萬能輸入，最大支持16路模擬量輸入
●輸入規格：全隔離萬能輸入，最大支持16路模擬量輸入
●電壓輸入：0-5V、1-5V、0-20mV、0-100mV
●電流輸入：0-10mA、4-20mA，（0-20mA輸入需在訂貨時注明）
●電阻輸入：Res
●頻率輸入：頻率信號（PI）（頻率范圍：0.5-5000HZ，最大范圍可定制）
●熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）
●熱電偶：S、B、K、T、R、E、N、J
●輻射高溫計：F1、F2
●鎢錸：WRe3-25、WRe5-26
5、輸出功能
●配電輸出：變送器隔離配電+24VDC，標準配電＜120mA（最大負載能力可定制），支持其他規格隔離配電（如12VDC、5VDC配電輸出）
●變送輸出：最多支持4路通道的4-20mA標準電流變送輸出，負載能力750Ω（最大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸
●繼電器報警輸出：最多支持6路繼電器報警輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警
6、通訊打印
●通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持同時使用RS232C和RS485，支持同時使用RS232C和RS232C，支持Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600）
●打印接口：RS232C直接連接微型打印機，波特率1200
7、記錄功能
●記錄容量：64/128/192/248MB（FLASH容量可選擇）；
●記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
●記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下（代入數值的單位要與公式中一致）：
8、數據轉存
●數據備份和轉存：支持USB 1.1 、2.0 優盤，支持1G到32G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤（推薦使用工業版優盤）
9、供電電源
●供電電源：220VAC，50HZ交流電源供電，支持24VDC（22VDC-32VDC）直流電源供電（直流供電需在訂貨時注明）
10、保護功能
●斷電保護： 內置存儲器保護參數和歷史數據，斷電后永久保存
●時鐘保護：集成硬件時鐘，掉電后也能準確運行
●配電短路保護：配電輸出短路時，儀表正常運行
11、誤差精度
●熱電偶冷端補償誤差：±2℃
●時鐘誤差：±2 秒/天
12、工作環境
●環境溫度：0～50℃（避免日光直曬）
●環境濕度：0～85%R.H（無凝結）
13、儀表凈重
●凈重：≤1.5Kg
產品選型
/??product selection
一、安裝接線

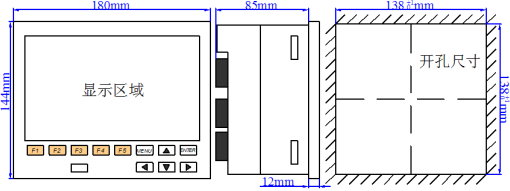

1、儀表尺寸

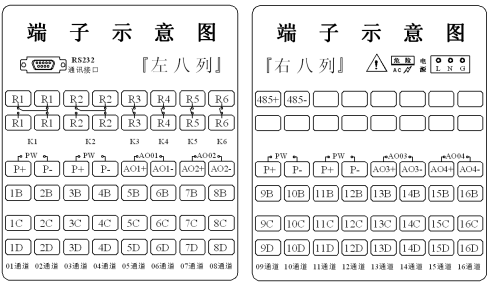

2、接線端子示意圖

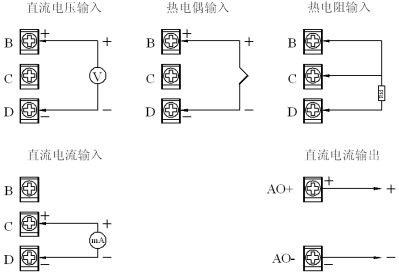

3、輸入/輸出信號接線
4、交/直流電源輸入接線

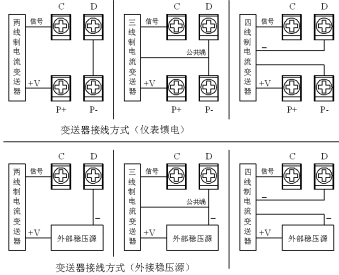

5、變送器配電接線

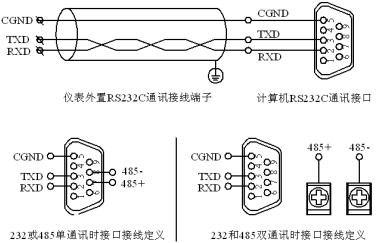

6、通訊接口定義及接線
二、操作及使用
1、儀表面板
2、鍵盤功能

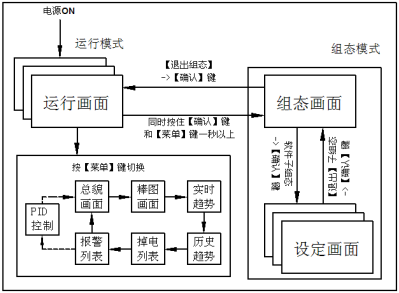

3、使用模式

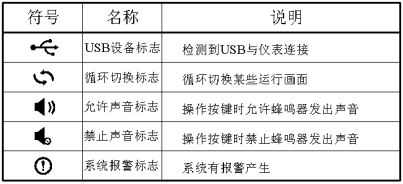

4、狀態標志

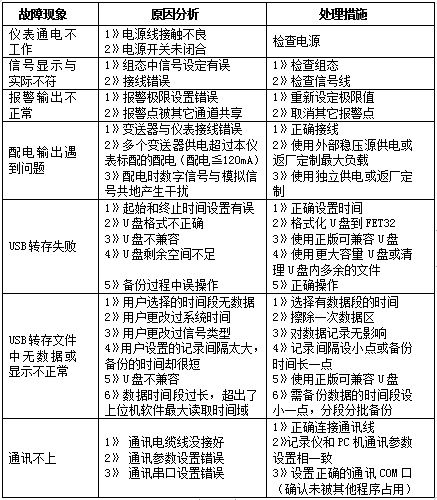

三、故障分析及排除
