單色無紙記錄儀
產品概述
/??product introduction
ALR2100E四路無紙記錄儀最多具有4個 輸入、4個報警輸出、2個模擬量輸出、4路隔離配電輸出，并具RS-232、485通訊、打印接口和U盤接口。它能以曲線、工程量數據等多種形式顯示實時數據和追憶歷史數據，也可以將數據通過RS-232和485通訊接口遠傳。
ALR2100E集顯示、處理、記錄、積算、報警等多種功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在治金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代迷你經濟型無紙記錄儀。
產品簡介
/??product introduction產品特點
/??product characteristic
1、全中文系統菜單，在線參數設置，通過面板按鍵可以在線組態和參數設置，界面友好，操作方便；
2、直接具有 U盤轉存功能，導出處理數據更方便;無需拆下記錄儀到電旁用數據線連接電腦導出據；
3、用戶可以通過數據管理軟件對所取數據進行分析、WORD或EXCEL等OFFIC文檔查看、并可將圖表或報表存檔、打印出來。
技術參數
/??technical parameters
1、顯示
屏幕：128*64點陣單色液晶顯示器（LCD）
精度：實時顯示：±0.2% F.S.；追憶精度：±0.2% F.S.
2、處理器
采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警。
3、存儲模塊
采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息。
4、輸入功能
輸入規格：最大支持4路萬能模擬量輸入
電壓輸入：0-5V、1-5V、0-20mV、0-100mV
電流輸入：0-10mA、4-20mA、0-20mA
電阻輸入：Res（0~400Ω）
熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2
熱電偶：S、B、K、T、R、E、N、J
輻射高溫計：F1、F2
鎢錸：WRe3-25、WRe5-26
5、輸出功能
配電輸出：支持1路給變送器集中配電+24VDC，配電＜60mA
變送輸出：最多支持2路通道的4-20mA標準電流變送輸出，負載能力500Ω（最大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸
繼電器報警輸出：最多支持4路繼電器報警輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警
6、通訊功能
通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率----（1200、4800、9600、19200、38400、57600）
打印接口：RS232C直接連接微型打印機，波特率1200
7、供電電源
供電電源：220VAC，50HZ交流電源供電；支持24VDC（18VDC-36VDC）直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電
8、誤差精度
熱電偶冷端補償誤差：±2℃
時鐘誤差：±2 秒/天
9、工作環境
環境溫度： 0～50℃（避免日光直曬）
環境濕度： 0～85%R.H（無凝結）
產品選型
/??product selection
一、單色無紙記錄儀儀表結構及尺寸

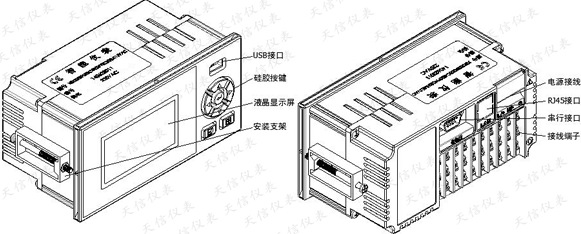

1、儀表結構

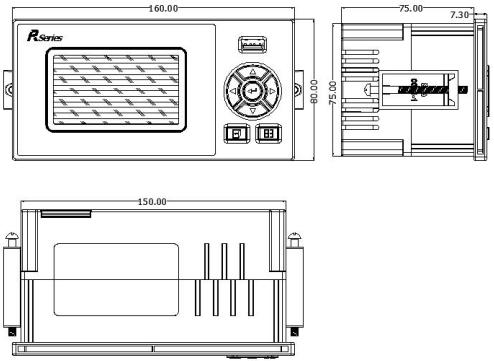

2、儀表尺寸

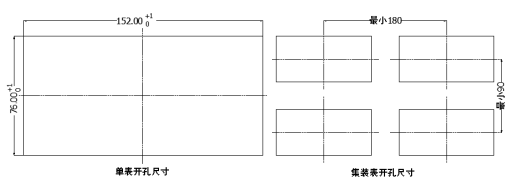

3、開孔尺寸
二、單色無紙記錄儀安裝
1、儀表安裝
將儀表從安裝面板（請使用鋼板）前方推入安裝孔中。其中安裝面板厚度為（1.5~6.5）mm。
用儀表所帶的安裝支架如上圖所示安裝（儀表左右兩側各安裝一個支架，儀表盤安裝支架所用螺絲是M4標準螺絲）。
記錄儀表體安裝完畢后，即可進行信號線和電源線的連接。

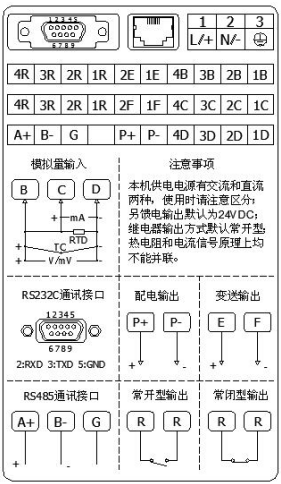

2、儀表接線圖
