旋進旋渦流量計結構特點和工作原理
發布時間：2020-08-15 08:44:33編輯：安量儀表瀏覽:
一、工作原理及特點

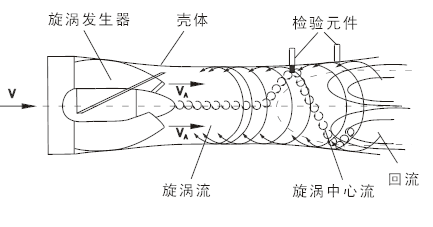

作為介質天然氣每個廠家用流量計都有自已獨特的見解，但是旋進旋渦流量計相對于其它流量計具有其獨特的設計功能，它可以同步顯示、流量、壓力、溫度。其工作原理是當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。
●內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
●就地顯示溫度、壓力、瞬時流量和累積流量。
●表頭可180度隨意旋轉，安裝方便。
●整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
●防盜功能可靠，具有密碼保護,防止參數改動。
●采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
●特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失。

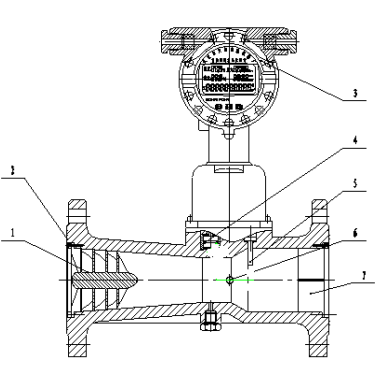

二、旋進旋渦流量計結構
旋進旋渦流量計流量計由以下七個基本部件組成
1、旋渦發生體
用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的漩渦流。
2、殼體
本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。
3、智能流量計積算儀
由溫度、壓力檢測模擬通道、流量檢測數字通道以及 微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。
4、溫度傳感器
以Pt100鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。
5、壓力傳感器
以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
6、壓電晶體傳感器
安裝在靠近殼體擴張段的喉部，可檢測出漩渦進動的頻率信號。
7、消旋器
固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。

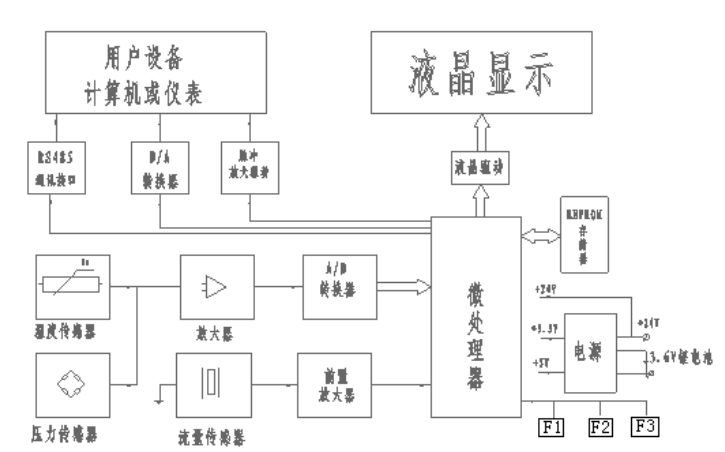

三、旋進旋渦流量計流量積算儀工作原理
旋進旋渦流量計流量積算儀由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸出信號接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正。
