磁翻板液位計密封性能的新型檢測方法
發布時間：2020-08-15 09:01:26編輯：安量?jī)x表瀏覽:

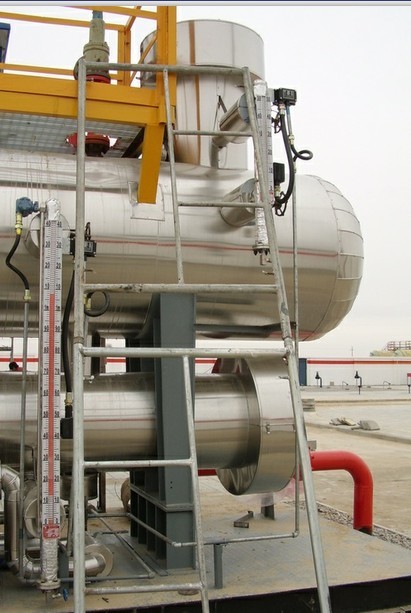

磁翻板液位計對于液位的測量其環節元件磁性浮子是安裝于密封的主導管中，通過兩只連通管將測量介質與儲罐中的介質相連通，因此保證磁翻板液位計的密封性能是保證儀表正常測量的重要前提，要做到磁翻板液位計的密封性，在生產與檢驗環節的檢測工作就顯得尤其重要。傳統的密封檢測手段效率低，結果并不理想，針對此情況，本文介紹了一種新型的檢測手段，從密封試驗裝置的設計，裝備的結構形式，到出廠前的檢測操作方法都作了相關介紹。
引言
在液位計產品在包裝出廠前，都必須進行密封性檢測，以確保產品的合格。而現有的密封檢測方法，許多企業采用注水靜置檢測方式和液位計口端面密封正壓充氣檢測方式。注水靜置檢測方式：工人向待測液位計內注入一定的水，然后放置一段時間，通過觀察液位計底是否有滲漏，來校驗產品是否合格。這種檢測方式，不僅效率低，而且由于工人的諳練程度和生產經驗的差異，再加上疲勞程度和工作態度的影響，且難以保證產品測試結果的準確性。液位計口端面密封正壓充氣檢測方式：*先對產品進行定位；其次采用密封蓋板對液位計口端部進行密封，再向液位計體里面充入一定壓力的正壓氣體，在指定時間內，通過液位計體里面壓力變化，來判定產品是否合格。這種檢測方式，由于磁翻板液位計底片面為內外兩層，密封墊處于液位計底內層和液位計體下方，液位計底外層的上方，采用液位計口端面密封時，密封蓋板會對液位計體產生壓力，壓力傳遞至密封墊，會造成誤判；同時正壓充氣也對液位計底內層產生壓力，對密封墊產生擠壓，會造成誤判。
一、檢測原理
根據現有的檢測方法，新型檢測方法主要在液位計口端面密封正壓充氣檢測加以改進獲得的。該方式首先采用定位板對產品進行精確定位；其次采用內脹式密封圈對液位計體內壁進行密封，再行使真空引射系統對液位計體抽空至（-30KPa）。在指定時間內，系統自動檢測液位計體里面的真空度變化，來判定產品是否合格。
二、方案設計
該磁翻板液位計密封試驗裝置包括機架、密封機構和抽真空試驗系統。其中，機架設置有液位計體固定板；液位計體固定板上設置用于插入磁翻板液位計下部接電口的定位塊，定位塊和密封機構的定位軸同軸設置。密封機構包括氣缸和設置在氣缸伸出端的密封頭。氣缸通過氣缸支架固定在機架上；而密封頭由連接架、密封套、密封圈等組成。連接架上端連接氣缸，下端連接密封套，中間設置擋板，密封圈套裝在密封套上，密封套兩端通過氣管線連通。密封圈為硅膠充氣式密封圈，環裝結構，圈體上設置充氣管，可用于充氣與排氣，如圖3所示。抽真空試驗系統包括氣源處理裝置、抽真空檢測氣路、密封圈充氣氣路、氣缸氣路；氣源處理裝置進口接氣源，出口分別接抽真空檢測氣路、密封圈充氣氣路和善缸氣路的進口，在進口端設置過濾裝置，保證氣源的潔凈，減少對后續工序的影響；抽真空檢測氣路用于檢測磁翻板液位計的密封情況。密封圈充氣氣路出口接充氣管，用于密封圈充氣加壓以達到密封液位計體的目的。氣缸氣路用于控制氣缸動作，
三、密封裝置優點
比較傳統的檢測方式，該密封試驗裝置具有效率高，采用內脹式密封圈對液位計體內壁進行密封，同時對液位計體里面采用抽負壓的方式，避免外部壓力干擾，檢測結果更準確，與生產線結合，更易實現流水線作業。密封圈采用硅膠充氣式密封墊，結構簡單，壽命長，密封可靠。該試驗裝置通過自主開發的計算機數據采集軟件，行使條碼、以及數據庫技術，及時將測試的數據上傳到采集系統。該系統可與MES系統通訊，具備對生產數據分析以及問題產品的追溯功能。
四、密封裝置的應用
某磁翻板液位計廠家擁有多個該類裝置，與自動生產線配合運行生產。處于生產線末端位置，用于檢測生產的磁翻板液位計是否合格。根據廠家的使用要求，使用新的檢測方法進步檢測效率和檢測可靠性，減少了原有還需要工人在此工藝環節監督檢查，節約了生產老本。
五、結束語
磁翻板液位計密封檢測裝置在原有檢測方法的基礎上，提出新的檢測方法并予以實施，當前該密封裝置使用良好，并且配合自動生產線進步生產效率和可靠性。
