彩屏無紙記錄儀數據備份操作說明
發布時間：2020-09-17 13:40:23編輯：安量儀表瀏覽:
彩屏無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好，功能強大等特點:可支持16路萬能輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、可支持繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。 今天安量儀表小編跟大家介紹彩屏無紙記錄儀數據備份操作說明，希望能給廣大客戶及網友參考及幫助。
一、彩屏無紙記錄儀數據備份

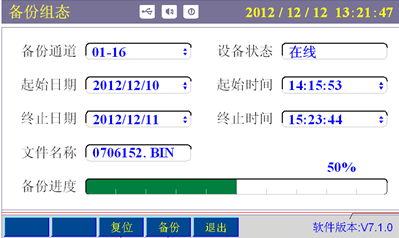

1、彩屏無紙記錄儀處于[組態]畫面中時，當移動光標到[備份組態]，按【確認鍵】進入[備份組態]
2、備份通道：用戶需備份歷史數據的通道號，如01-01表示只備份1通道，01-16則表示1-16通道均需備份；
3、設備狀態：顯示U盤的狀態，分在線、離線和出錯狀態，檢測不到U盤顯示‘離線’，備份過程中出現錯誤顯示‘出錯’；
4、備份進度：實時顯示當前打印過程的進度，填充區域為當前已備份部分，進度條右上方為備份進度百分比數值；
5、復位：備份中途出現錯誤或想重新開始備份可按此按鈕；
6、操作：按【向左鍵】或【向右鍵】移動光標；按【向上鍵】或【向下鍵】調整數據或切換選擇；按【確認鍵】快速跳躍（光標處于起止、終止時間日期處方可起效）；按【F3】復位U盤；按【F4】啟動數據備份；按【F5】快速退出備份組態。
二、彩屏無紙記錄儀輸入組態
1、彩屏無紙記錄儀處于[組態]畫面中時，當移動光標到[輸入組態]，按【確認鍵】進入[輸入組態]。
2、通道序號：輸入通道的序號，可選擇的通道數目受硬件限制；
3、工程單位：用戶自定義的工程單位，與測量信號計算無關；
4、報警組態：按【F2】可進入次級報警組態界面，報警組態內含報警閥值、報警觸點、報警回差等參數，參數說明詳見4.12-部分參數說明；
5、復制粘貼：復制【F3】當前通道參數，切換通道序號粘貼【F4】到另一通道；
6、其余參數：詳見4.12-部分參數說明；
7、操作：按【向左鍵】或【向右鍵】移動光標；按【向上鍵】或【向下鍵】調整數據或切換選擇；按【確認鍵】確認選擇；按【F5】快速退出輸入組態。
