一體化溫度變送器接線方式說明
發布時間：2020-09-18 08:36:51編輯：安量儀表瀏覽:
一、一體化溫度變送器原理
AL-SBW系列一體化溫度變送器與工業熱電偶、熱電阻配套使用，采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
二、一體化溫度變送器特點
1、一體化溫度變送器采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使 用。
2、現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4~20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
3、精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。
4、量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。
5、應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。

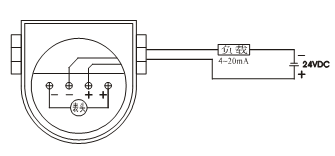

三、一體化溫度變送器接線方式
1、熱電阻溫度變送器接線
2、熱電偶溫度變送器接線
3、帶顯示溫度變送器接線
