空氣渦街流量計安裝要求及注意事項
發布時間：2020-10-29 09:53:23編輯：安量儀表瀏覽:
渦街流量計因其無可動部件，結構牢固簡單，不易堵，不易卡，不易結垢，耐高溫和高壓，廣泛用于測量蒸汽、氣體、液體的流量，是應用廣泛的流量計之一，為了長期保證渦街流量計的測量精度，正確安裝渦街流量計是重要基礎。接下來安量儀表小編來詳細解說，如何正確安裝渦街流量計及其注意事項。
首先，我們要知道渦街流量計對安裝環境的要求
一、空氣渦街流量計安裝環境要求
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4、空氣渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5、空氣渦街流量計最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6、儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
二、空氣渦街流量計的管道安裝

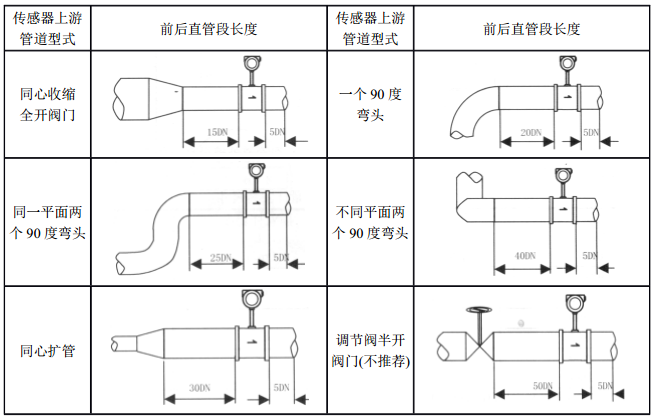

渦街流量計在安裝對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，進而影響流量計的測量精度。儀表對直管段的長度要求如下圖：
注：調節閥盡可能不要安裝在渦街流量計的上游，而應該安裝在渦街流量計下游10D處。
1、上、下游配管內徑應該相同。如有差異，則配管內徑Dp與渦街流量計內徑Dp，應滿足以下關系：0.98Db≤Dp≤1.05 Db，上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于：0.05Db。
2、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。
三、空氣渦街流量計安裝注意事項
1、流量計的安裝必須按要求進行,避免因安裝不當對儀表造成損傷,以及影響計量精度.
2、流量計應盡量避免安裝在架空較長的管道上,由于管道的下垂容易造成流量計與法蘭間的密封泄漏.若必須安裝時，須在流量計的上下游2D處分別設置管道支撐點。
3、如果被測介質需要進行溫度壓力補償時（如蒸汽、壓縮空氣），則測壓點應在流量計下游約3~5D處，溫點應在流量計流量下游4~8D處，如下圖所示：
4、在測量蒸汽的管道中，為了防止轉換器溫度過高，儀表連接桿至少一半不要保溫（如圖所示）為了方便觀察和接線，流量計表頭在原有的位置上可進行360度旋轉，在調整好位置后，把鎖緊螺母擰緊即可。如果流量計的表頭安裝方向朝下時，需用防水膠帶把鎖緊螺母纏繞密封好。
以上就是關于渦街流量安裝步驟及注意事項，正確的安裝能有效的保證渦街流量計的測量精度，如果您想進一步了解更多關于渦街流量計的選型，安裝、故障處理等問題，請關注安量儀表的文章更新或者咨詢我們的工程師。
