插入式電磁流量計特點和安裝要求
發布時間：2020-10-29 10:04:08編輯：安量?jī)x表瀏覽:
插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量?jī)x表，它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通電測量流體的平均流速，從而獲得流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道，水泥管道上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供一種新手段。
一、插入式電磁流量計特點
1、實現了對大口徑管道內流體流量的可靠計量。
2、傳感器部分只有本體和電極與被測液體接觸，可測水溫達120℃，并保證長期的可靠運行。
3、不需要接地環，體積小、重量輕、安裝方便，維護量小。
4、帶球閥的可調式KEFI實現了不斷流即可安裝、拆卸，方便用戶維護、檢修。
5、插入桿上端有刻度標識，便于定位，調節插入濃度以適用不同口徑的管道。

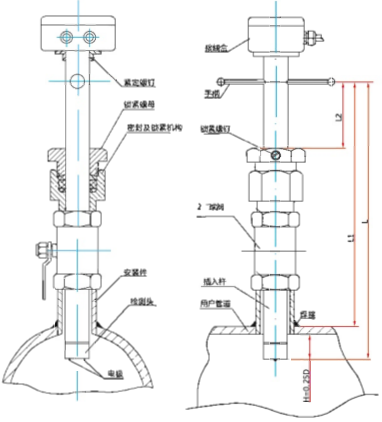

二、插入式電磁流量計安裝前準備工作 將插入桿向外提至電極與底座下端平齊（H=0）后測量并記錄尺寸L2
三、插入式電磁流量計安裝
1、用戶管道應為水平設置，要求傳感器前置至少3D，后置至少應有3D的直管段。流量調節閥門應位于傳感器下游3D以外。管道應無明顯的振動，管道內壁應無明顯凹凸不平。
2、在管道測量點處的正上方開一個φ60～62cm的孔，要求圓孔四周邊緣光潔，無毛刺何氣割瘤疤等。
3、將底座從傳感器上擰下來并可靠的焊接在開孔處。
（1）使底座下端與管道內面平齊；

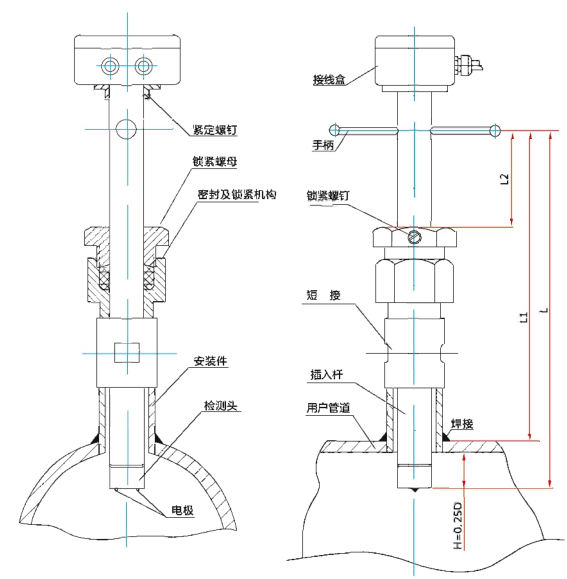

（2）保證不漏 松開傳感器的3個緊鎖螺釘將檢測桿及檢測頭整體抽出待后面安裝。 在底座的上端螺紋處纏以麻絲鉛油或纏以四氟生膠帶后將球閥聯通密封及緊鎖機構擰緊在上面。 將檢測桿從上方慢慢的再插進去，將緊鎖螺母稍稍加勁擰緊，壓下插入桿測量L2與原紀錄L2尺寸相同，完成安裝。進行下一步的插入深度的調試。
4、插入深度
（1）當選擇電極插入到平均流速時，根據管道紊流條件下平均流速點約在距管壁H=0.25D（D：管道內徑）手壓手柄使插入桿再進入管道H深。（此時的L2=原L2-H） （2）確認插入深度無誤后，轉動流向桿，使其連線與管道中心線平行，此時兩電極的連線將與管道中心線垂直，即電極的連線與流速垂直。
（3）調整好后先用力將鎖緊螺母擰緊，再分別緊固三只鎖緊螺母。它們的作用一是保證插入桿不被管內壓力推出，二是保證插入桿不會振動。
（4）實際現場安裝時，只允許插入深度為0.25D，即管道四分之一直徑處，不允許插入深度0.5D，即管道中心處。
（5）松開接線盒下面的緊固螺釘，旋轉接線盒至自己滿意的位置擰緊螺母即可。
