氧化鋯氧量分析儀的工作原理和接線方法
發布時間：2020-10-30 09:29:01編輯：安量儀表瀏覽:
一、氧化鋯氧量分析儀工作原理
1、氧化鋯氧量分析儀(又稱氧化鋯氧分析儀、氧化鋯分析儀、氧化鋯氧量計、氧化鋯氧量表)，主要用于丈量焚燒過程中煙氣的含氧濃度，相同也適用于非焚燒氣體氧濃度丈量。在傳感器內溫度穩定的電化學電池(氧濃差電池，也簡稱鋯頭)發生一個毫伏電勢，這個電勢直接反應出煙氣中含氧濃度值。氧傳感器的關鍵部件是氧化鋯，在氧化鋯元件的表里兩邊涂上多孔性鉑電極制成氧濃度差電池。它坐落傳感器的頂端。為了使電池堅持額外的工作溫度，在傳感器中設置了加熱器。用氧分析儀內的溫度操控器操控氧化鋯溫度穩定。
在額外的溫度下，電池輸出電勢用下面的公式核算（Nernst方程）：
ＲＴ ?。?
ｍＶ＝------Ｌｎ--- ＋Ｃ
４Ｆ ?。?
式中?。?──在電池內側參比氣體(如空氣)的氧分壓；
Ｐ2─在電池外側被測氣體(如煙氣)的氧分壓；
Ｒ-----氣體常數；
Ｆ-----法拉第常數；
Ｔ-----絕對溫度=( 273 + t ℃)；
Ｃ-----電池常數。
參比氣體應為枯燥清洗無油的空氣( 含氧20.60％ )。在參比氣側與被測氣體側氧濃度不一起，氧離子從高的一側遷移到低的一側。電池輸出就以對數的規則反應出被測氣體中的氧濃度值。
二、氧化鋯氧量分析儀用途
氧化鋯氧量分析儀可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析，以實現低氧燃燒控制，達到節能目的，減少環境污染。 氧化鋯探頭外殼采用耐高溫、耐腐蝕的不銹鋼材料制成。不必外加氣泵，參比氣能自行對流。并設有標準氣接口，可在現場運行時用標準氣體進行標定校驗。探頭鋯管能方便地拆卸更換。

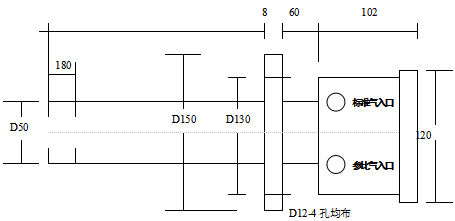

三、氧化鋯探頭的外形尺寸
四、氧化鋯氧量分析儀技術指標
1、基本誤差：＜+3%F．S；儀表精度1級
2、量程：0～25%O2
3、本底修正：-20mV～+20mV
4、被測煙氣溫度： 低于700℃（中低溫型）; 800℃～1200℃（高溫型）
5、輸出信號：0~10mADC 4～20mADC任意設置
6、負載能力：0~1.2KΩ(0~10mA時)或0~600Ω（4～20mA時）
7、環境能力：0～50℃，相對濕度＜90%
8、電源/；220V+10%，50Hz。
9、功耗：變送器約8W，加熱爐平均為50W。
10、響應時間/；90%約3秒。
11、氧化鋯探頭加熱爐升溫時間：約20分鐘。
12、防爆型氧化鋯氧量分析儀的防爆等級為：EXdIIBT6
五、氧化鋯氧量分析儀接線方法

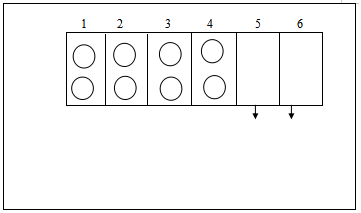

1、氧化鋯探頭的端子接線圖

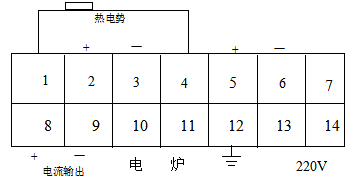

2、變送器接線
